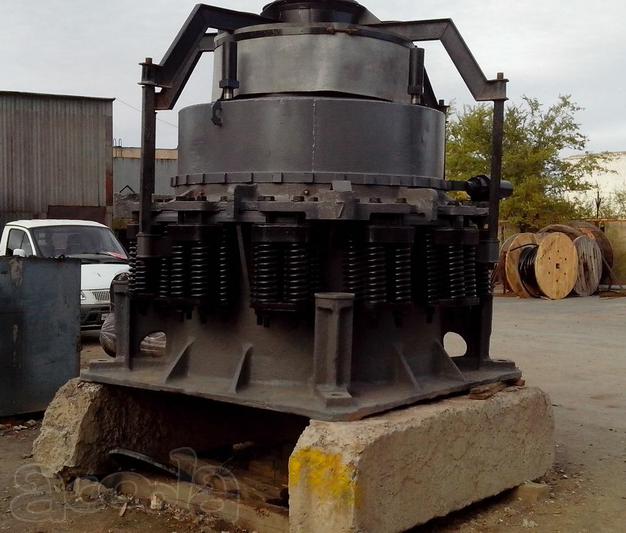

Конусные дробилки КМД-1200Гр, КМД-1200Т, КСД-1200Гр, КСД-1200Т от завода.
Завод ГорЦемМаш предлагает Конусные дробилки КМД-1200 Гр и Т, КСД-1200 Гр и Т собственного производства. Гарантия качества. Поставка нового оборудования с завода. Организация доставки РФ/СНГ.
Конусные дробилки КСД-1200 и КМД-1200 среднего и мелкого дробления предназначенные для дробления руд чёрных и цветных металлов, а также неметаллических материалов, включая особо твердые и трудно дробимые. Конусные дробилки широко используются в нерудной промышленности для дробления камня на щебень, получения искусственного песка, подготовки сырья для цементных мельниц, производства удобрений и химического сырья.
Конусные дробилки 1200 согласно ТУ 24.01.6103 изготовляются двух типоразмеров: КСД-1200 и КМД-1200, каждая из которых имеет 2 исполнения - грубого дробления (Гр) и тонкого дробления (Т).
Наименование основных параметров и размеров Норма для типоразмеров
КСД-1200 КМД-1200
Гр Т Гр Т
1. Диаметр основания дробящего конуса, мм 1200
2. Ширина приемной щели на открытой стороне, мм 185 125 100 50
3. Диапазон регулирования, ширины разгрузочной щели, в фазе сближения профилей, мм 20-50 10-25 5-15 3-12
4. Наибольший размер кусков питания, мм 150 100 80 40
5. Производительность на материале средней твердости с влагосодержанием до 4% в открытом цикле, м ’/ч, не менее 83-125 46-100 50-65 30-55
6. Мощность главного привода, кВт, не более 75
Масса дробилки, т, не более 21
Комплектующие для КМД/КСД-1200:
Броня конуса (КМД-1200 Гр и Т) 2-74275-01
Броня конуса (КСД-1200 Гр и Т) 2-74254-01
Броня неподвижная (КСД-Гр) 1-80524-01
Броня неподвижная (КСД-Т) 1-79167-01
Броня неподвижная (КМД-Гр) 1-79168-01
Броня неподвижная (КМД-Т) 1-79169-01
Вал-эксцентрик СБ 2-105517
Эксцентрик 2-105985
Чаша опорная 1-112908
Корпус чаши 2-62083
Вал приводной 1-112900
Корпус вала 2-134427
Муфта 1200.000
Кольцо регулирующее (КСД-1200 Гр ) 1-124588
Кольцо регулирующее (КСД-1200 Т) -01
Кольцо регулирующее (КМД-1200 Гр) -02
Кольцо регулирующее (КМД-1200 Т ) -03
Комплект крепления для неподвижной брони 44 позиции
Скоба 4-419285
Воронка загрузочная 2-119601
Воротник 1-124589 СБ
Шпилька кольца регулирующего М56 4-474336
Кожух шпильки 3-233132
Кожух 2-115397 СБ
Устройство загрузочное 1-129773 СБ
Конус дробящий (КСД-1200 Гр и Т) 1-112892
Конус дробящий (КМД-1200 Гр и Т) -01
Корпус конуса 1-105506
Корпус 1-140892
Вал конуса 2-105507
Воротник 3-254724
Втулка промежуточная 2-105518
втулка предохранительная 2-76828
Втулка промежуточная КСД 4-490679
Клин стопорный 4-252620
Клин 4-252619
Ступица 3-233089 СБ
Болт 4-293411
Плита распределителя 2-76845
Вал контрпривода прямоуг. шп. 1-112901
Шестерня коническая с прямоуг. шп. 2-74259
Втулка коническая верхняя 2-125914
Втулка коническая нижняя 3-246446
Втулка коническая 3-135366
Втулка цилиндрическая верхняя 3-212493-01
Втулка цилиндрическая нижняя 3-137609
Подпятник сферический с цинк. 1-70091
Подпятник сферический с мех. крепл. 1-112909
Пылеотбойник 3-205048
Крышка подшипника 2-102676
Колесо коническое 1-112913
Корпус станины 0-14984-01
Крышка 2-72981
Корпус кольца регулирующего 1-87745
Диск верхний стальной 3-205065
Диск нижний текст. 4-413835
Диск средний текст. 4-413837
Диск средний стальной 3-135358
Броня ребра 4-252627
Броня контрпривода 3-135364
Секция пружин 1-1123897
Опора верхняя 2-98220
Опора нижняя 2-98221
Болт 4-396134
Пружина 3Н8725-11
Подшипник 3620
Подшипник 7520
Манжета НР 90 НР 90*115
Механизм поворота 1-137570°СБ
Кольцо опорное 1-85108
Надеемся быть полезными Вашему предприятию.
Будем рады долгосрочному сотрудничеству!
