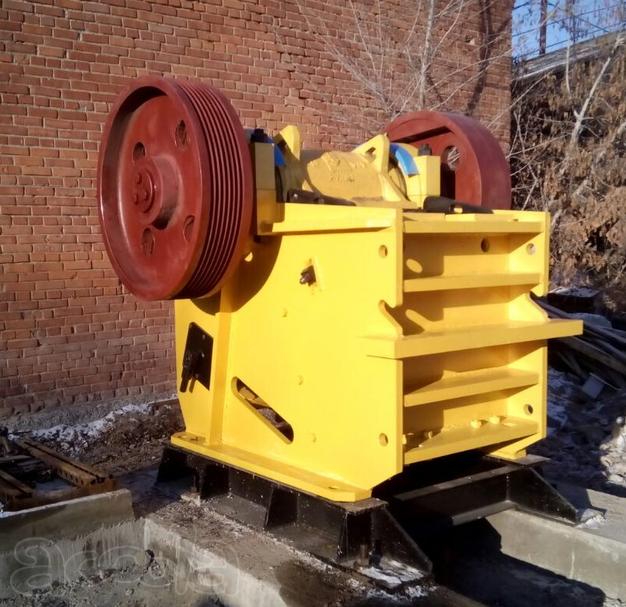

Производим и поставляем новую дробилку щёковую СМД-110А (чертеж 1049100000)
Предлагаем механизм дробления с электродвигателем, с щитом управления, с электрическим механизмом регулирования щели, а также возможна комплектация с ручным механизмом регулирования щели.
Основными техническими характеристиками СМД-110А являются:
• Типоразмер ЩДС- 6 х 9- устанавливается размерами приемной щели которая находится в верхней части дробилки.
• Наибольший размер куска исходного материала 500 мм. - показывает, до какого уровня должно быть измельчено сырье на предыдущей стадии обработки для использования в дробилке
• Ширина разгрузочной щели 75-130 мм. - определяется расстоянием от движущейся до закрепленной щеки и соответствует максимальной крупности готового материала ( 110-200 мм.)
• Производительность 58-104 м3/ч (82 тонн/ч-147 тонн/ч)
• Мощность 75 кВт
• Масса 18, 5 т.
• Габаритные размеры L x B x H - 2, 7 х 2, 5 х 2, 6 м.
Так же производим дробилки следующих моделей:
СМД-108А, СМД-109А, КСД-900, КМД/КСД-1200.
Изготавливаем запасные части для СМД-110А: Наименование № чертежа
Болт 1.2 М20х400 ГОСТ 24379.1
Болт 1.2М16х300 ст3кп2 ГОСТ 24379.1
Болт 1.2М48х600 ГОСТ 24379.1
Болт 30 6qx120.46.019 ГОСТ 7796
Болт 3М12-6gx30.46.019 ГОСТ 7796
Болт 3М20-6qx50.46.019 ГОСТ 7796
Болт М10-6gx25.46.019 ГОСТ 7796
Болт М12-6qx25.46.019 ГОСТ 7796
Болт М16-6qx80.46.019 ГОСТ 7796
Болт М20-6gx50.46.019 ГОСТ 7796
Болт М20-6gx50.66.019 ГОСТ 7796
Болт с шайбой 106300123000
Болт специальный 484500001300
Бункер 484501300000
Вал эксцентриковый 484501100100
Винт 0.409514001-14
Винт 105290700110
Винт натяжной М24х220.019
Втулка 484501100200
Гайка 481620104400
Гайка 484480203100
Гайка левая 484260001500
Гайка М10-6Н.5.019 ГОСТ 5915
Гайка М16-6Н.5.019 ГОСТ 5915
Гайка М16-6Н.5.019 ГОСТ 5915
Гайка М20-6Н.5.019 ГОСТ 5915
Гайка М30-6Н5.019 СТП-22-116-218
Гайка М36-6Н.5.019 ГОСТ 5915
Гайка М48-6Н.5.019 ГОСТ 5915
Гайка М48х3-6Н.8.019 ГОСТ 5918
Гайка правая 484260001200
Гайка установочная 482440301100
Звено распорное 484501400000
Клин 104900201400
Клин 104900201500
Клин верхний левый 484500001900
Клин верхний правый 484500001800
Клин нижний левый 484500002200
Клин нижний правый 484500002100
Клин регулировочный 104910300600
Кольцо 484501101110
Кольцо 484501100910
Кольцо 0.403.14100620
Кольцо 484480201730
Кольцо резиновое 482200200700
Контргайка М30-6Н5.019 СТП-22-116-219
Крышка в сборе 105290710010
Крышка в сборе 105290710000
Крышка стакана 104910200410
Крышка щеки 104910200110
Лист 484501200500
Манжета 1.2-270х320-2 ГОСТ 8752 0.305.321.00119
Манжета 1.2-340х380 0.305.321.00120
Масленка 1.2Ц6хр ГОСТ 19853
Масленка 1.2Ц6хр ГОСТ 19853
Маховик 484500200200
Механизм регулирования щели 104910600000
Механизм регулирования щели 104910600000
Ограждение маховика 484500500000
Ограждение привода 484500600000
Ограждение пружины 482540070000
Ось6-30h12х100 ГОСТ 9650
Палец 484260000400
Палец 482270105400
Планка 484480202300
Планка 482200204700
Плита дробящая неподвижная 484500000200
Плита дробящая подвижная 484501101600
Плита распорная 484500002500
Подшипник 2556 ГОСТ 520
Подшипник 3644 ГОСТ 520
Ползун 104910310000
Привод 484500800000
Привод 484500800000
Прокладка 104900201600
Прокладка 104910200500
Прокладка 1049102002/10/20
Пружина 482440000600
Пружина 485600200400
Ремень Д (Г) -63000.0 ГОСТ-1284.1
Рым-болт М16.019 ГОСТ 4751
Рычаг 484500001200
Салазки 484500810030
Стакан левый 104910210000
Стакан правый 104910220000
Станина 104910400000
Стопор 483570300800
Сухарь 104910202900
Сухарь к тяге 482200000600
Тарелка пружины 482540002100
Трещётка 482540050000
Тяга пружины 484500700000
Упор 482280003000
Упор 482270105800
Фартук 481620201700
Фартук 104910300400
Шайба 484500202200
Шайба 20.65Г.019 ГОСТ 6402
Шайба 20.65Г.019 ГОСТ 6402
Шайба 27/35
Шайба концевая 482440302800
Шайба отгибная 483570300900
Шайба С10.02Ст3кп.019 ГОСТ 11371
Шайба С30.02Ст3пс3.019 ГОСТ 11371
Шайба С48.02Ст3кп.019 ГОСТ 11371
Шкаф управления 104911610000
Шкив 104910200900
Шкив 484500800300
щека в сборе 104910200000
